 用途： |
变送器系列以液面不同高度对置换体（即浮筒）产生的浮力大小不同，根据位移平衡原理变换成气动标准信号来测量液面。变送器可用于化工、石油、维尼伦、冶金、电力等工业上测量液面，变送器的测量元件适在无腐蚀条件下工作。采用压缩空气为工作气源，除一般装置外，可用于防爆要求的装置之中。
|
主要技术参数： |
●变送器的测量精度：2%
●被测液体比重：0.6～1.2g/cm3
●介质温度:≤200℃
●工作压力：4MPa
●气源： 0.14Mpa压缩空气
●输出压力： 0.02～0.1Mpa气动信号
输出压力传递距离：当输出管线内径不大于φ4mm，管线长60m，传递时间不超过5。
●环境温度:-10～50℃
|
型号 |
测量范围 |
H |
最大外形尺寸 |
|
UTQ-201A |
360 |
495 |
302×360×528 |
|
UTQ-201A |
500 |
635 |
302×360×768 |
|
UTQ-201A |
800 |
940 |
302×360×968 |
|
UTQ-201A |
1000 |
1140 |
302×360×1268 |
|
UTQ-201A |
1600 |
1745 |
302×360×1868 |
|
UTQ-201A |
2000 |
2145 |
302×360×2268 |
| 外形尺寸图： |

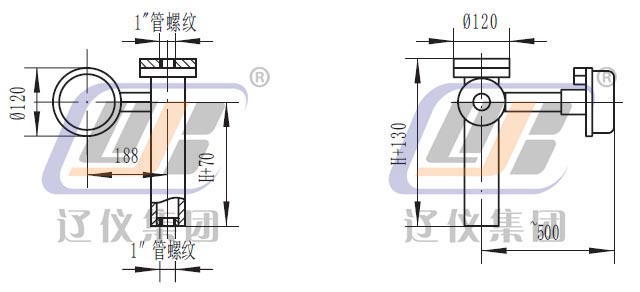

UTQ-201 气动浮筒液位变送器外形尺寸图

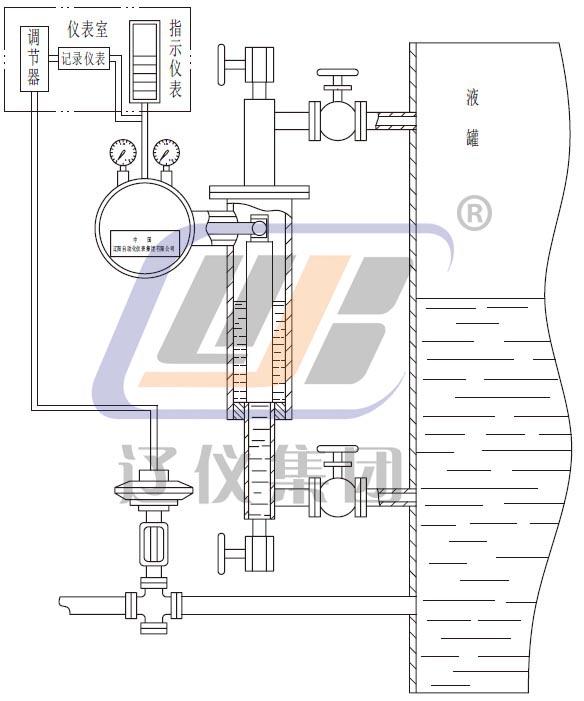

UTQ-201 气动浮筒液位变送器安装示意图
