 概 述： |
UB-3,UB-4反射式系列玻璃板液位计是直读式液位仪表中比较普通、常用的一种，广泛应用于石油、化工、电力、冶金、军工和食品等工业领域，用于测量各种承压容器开口容器中介质的液位。
| 主要技术参数： |
●中心距：≤3000mm
（可根据用户需要特殊制作）
●公称压力：≤PN6.3MPa
●工作温度：0～250℃
●自动封闭压力：≥0.3MPa
●冲洗、排污接口： NPT1/2″内螺纹
（可根据用户需要特殊制作）
●伴热蒸汽压力：≤1.0MPa
●伴热夹套接头：G1/2″外螺纹
（也可根据用户要求制作）
| 液位计名称 | 型号 | 公称压力 Mpa |
介质温度与工作压力关系 | 接液材质 | ||||
| 工作压力 Mpa |
介质温度℃ | |||||||
反射式玻
|
UB-3 UB-4 |
|
2.5 | 250 | I类：20 25 25Mn Ⅱ类：304 304L 316 316L 321 |
|||
| 4.0 | 200 | |||||||
| 3.6 | 250 | |||||||
| 6.3 | 200 | |||||||
| 5.4 | 250 | |||||||
|
适用范围： |

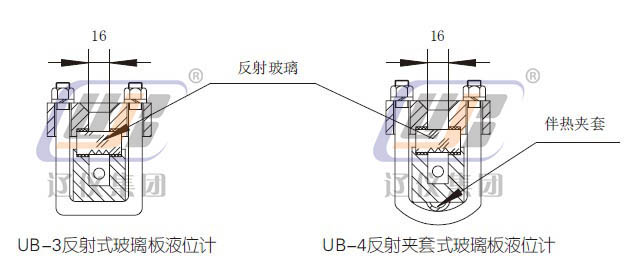

●UB-3反射式玻璃板液位计用于测量无色、透明液体的液位。
●UB-4反射夹套式玻璃板液位计用于测量无色、透明、粘稠、易凝结的介质的液位。
例：选用7#、8#玻璃仪表中心距与可视长度
|
玻璃型号 |
中心距CtoC（mm） |
500 |
800 |
1100 |
1400 |
1700 |
|
可视长度V. L.（mm） |
255 |
550 |
845 |
1140 |
1435 |
|
|
玻璃型号 |
中心距CtoC（mm） |
580 |
920 |
1260 |
1600 |
1940 |
|
可视长度V. L.（mm） |
295 |
630 |
965 |
1300 |
1635 |
注：标准安装形式为侧-侧连接
|
过程连接： |
●法兰连接：HG/T20592-2009 DN20
（可根据用户需要特殊制作）
●螺纹连接：G3/4″外螺纹
（可根据用户需要特殊制作）
注：当中心距超过2500mm时仪表本身自带支撑架

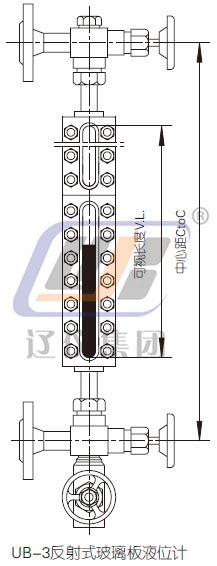

| 结构形式： |
