概 述：

　　LCS系列射频导纳物位计为通用型点位控制仪表，适用于大多数场合，仪表由传感探杆、电子测控单元和防护外壳组成。传感器可选多种材质，可整体或分体式安装，输出标准的双刀双掷继电器信号，实现对液体、固体物位的报警和控制。

工作原理：

　　射频导纳技术是一种从电容物位控制技术发展起来的，采用三端技术和测量的多样性。射频导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成，而射频：即高频无线电波普，所以射频导纳可以理解为用高频无线电波测量导纳。
　射频导纳技术与电容技术的重要区别是在电路中采用了防挂料技术。对于传感器上的挂料影响问题，采用一种新的传感器结构，五层同心结构。传感器结构最里层是中心探杆，中间是屏蔽层，最外层是接地的安装螺纹，用绝缘层将其分别隔离起来。
　　LCS系列射频导纳物位计因采用这项技术并配以先进的电子电路，使得仪表在测量时不会因挂料、温度、压力、介质密度等因素而引起误动作，具有独特的特点。

特点：

●免维护：不像阻旋、震荡棒或其他机械式开关，无可动部件，所以不会发生堵塞、折断、损坏或磨损，不需要定期维护或更换。
●防挂料：采用三端cote- shieid技术，可以忽略挂壁或传感元件挂料的影响，无需定期清洁或从复调试。

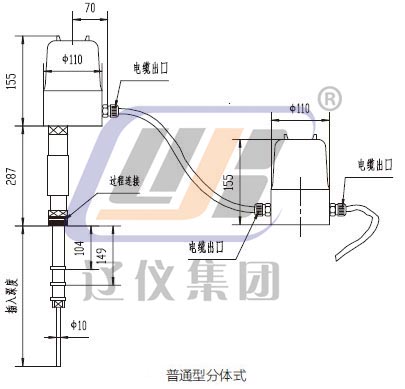

●安装简单：仪表可以通过罐上的螺纹或法兰进行安装，可自行选择一体、分体安装，简单方便，调试容易，快捷。

应用：

●水及污水处理：泵站，吸水井，各类水池，加药罐等。
●造纸：纸浆，淀粉浆，油等。
●冶金、电力：料仓，矿浆，水及污水，电解铝等。

●化工：橡胶，沥青，化学制剂，塑料片等。
●不同介电常数的两种液体界面。
●环保、筑路、矿山、粮食等几乎所有场所。



技术参数：

电子单元
●电源：AC 185~256V 2W、DC 15~30V 2W
●输出：DADT继电器输出（双刀双掷）可现场设定高位
  　　　动作或低位动作
●触点容量：触点电流无感为5A，有感为3A
●环境温度：- 40~85℃
●介质温度：- 185~800℃，800℃以上向公司查询
●温度影响：0.1PF/20℃
●分辨率：0.3PF或更小
●重复性：导电介质 1/16英寸（1.6mm）
●绝缘介质 0.79英寸（20mm）
●响应时间：大约0.2秒（标准） 0~90秒可调（可选）
●负载电阻：中心端到地 150Ω 中心端到屏蔽 250Ω
  　　　　　屏蔽端到地 250Ω

传感探杆
●介质温度：- 185~800℃，800℃以上向公司查询
●工作压力：从真空到100bar（10Mpa）
●探杆长度：0.5m（19.7英寸）（标准）
  　　　　　0.1m（3.9英寸）~20m（787.4英寸）
　　　　　（可选）
●材质：304SS 316SS 聚丙烯 四氟 陶瓷
外壳
●外壳材质：标准铸铝外壳
●防爆等级：ExdⅡBT4
●防护等级：IP66
●外壳尺寸：Φ130×170



探头选型：

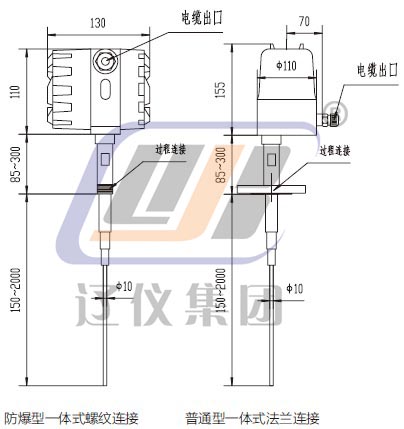

应用说明
●液体
●轻浆体
●颗粒
●不能应用于对不锈钢材料腐蚀的介质
●插入深度＞500mm不适用于搅拌场所
●40℃/1.6MPa
●230℃/2.5MPa
●探杆最长不超过2米
●过程连接
  螺纹：3/4"NPT、ZG3/4"、G3/4"任选
  法兰：JB81- 94 DN40
●电缆出口：1/2"NPT M20×1.5任选

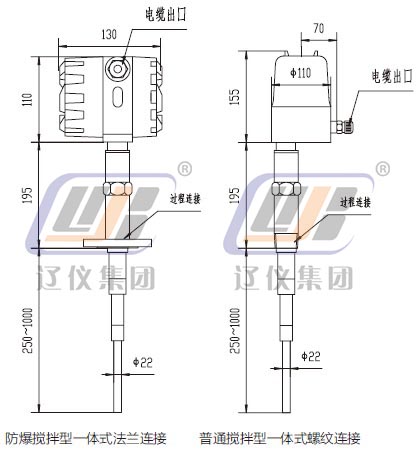

应用说明
●搅拌液体
●浓浆体
●搅拌罐或颗粒
●不能应用于对不锈钢材料腐蚀的介质
●插入深度＞1000mm不适用于搅拌场所
●230℃/2.5MPa
●探杆最长不超过2米
●过程连接
  螺纹：1 1/2"NPT、ZG1 1/2"任选
  法兰：JB81- 94 DN50
●电缆出口：1/2"NPT M20×1.5"任选















探头选型：

应用说明
●高温高压，适用于100℃～650℃
●仅适用于粉体安装
●不能应用于对不锈钢、陶瓷材料腐蚀的介质
●插入深度＜1000mm不适用于搅拌场所
●100℃/1.0MPa
●650℃/常压
●探杆最长不超过2米
●过程连接
  螺纹：1 1/4"NPT、ZG1 1/4"任选
  法兰：JB81- 94 DN50
●电缆出口：1/2"NPT M20×1.5任选

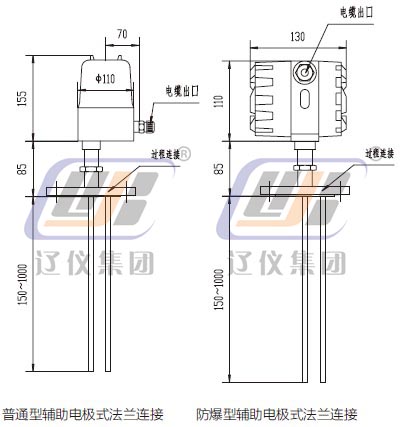

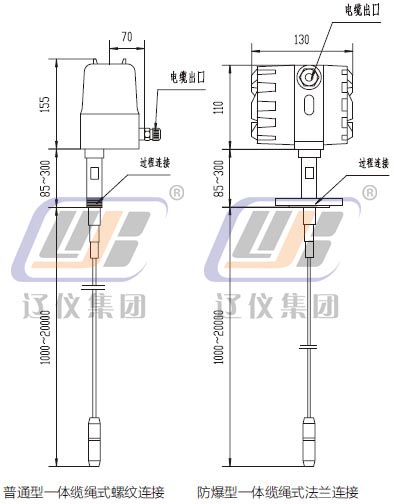

应用说明
●高、低料位
●长量程应用
●不能应用于对不锈钢材料腐蚀的介质
●插入深度＜20000mm不适用于搅拌场所
●200℃/1.6MPa
●过程连接
  螺纹：3/4"NPT、ZG 3/4"任选
  法兰：JB81- 94 DN40
●电缆出口：1/2"NPT M20×1.5任选



























探头选型：

应用说明
●腐蚀性介质
●粘稠液体
●灌体为绝缘材料
●插入深度＜1000mm不适用于搅拌场所200℃/4.0MPa
●过程连接
  法兰：JB82.1- 94 DN80
●电缆出口：1/2"NPT M20×1.5任选

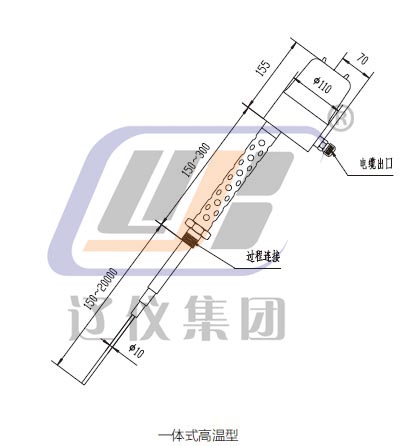

应用说明
●适用于介质温度≥100℃
●环境温度≤85℃
●仅适用于粉体安装
●不能应用于对不锈钢、陶瓷材料腐蚀的介质
●插入深度＜1000mm不适用于搅拌场所
●800℃/常压
●过程连接
  螺纹：1"NPT、ZG1"任选
  法兰：JB81- 94 DN40
●电缆出口：1/2"NPT M20×1.5任选
