 用途： |
LFX-A 型分流旋翼式蒸汽流量计(以下简称流量计)，是主要用来计量工业生产过程中饱和蒸汽和过热度不太大的过热蒸汽流量的机械指针式仪表。本流量计结构简单，稳定可靠，压力损失小，直接安装在被测蒸汽管道上计量蒸汽累计质量(重量)。本流量计是原型蒸汽流量计的革新产品，由于采用了行星传动的新型结构来调整压力补偿刻•度，压力补偿刻度盘刻度间隔变宽，使得微量压力的变化补偿得以实现，从而保证了流量计的计量精度。显示方式由于采用计数器与单针计量，使得表头部分结构更加简单，计量显示更明显。由于减速机构移至阻尼腔外部，从而降低了故障率。
|
工作原理： |
流量计是按节流元件，分流原理设计制造的；被测蒸汽进入流量计主体后分为两路，一路Q1通过节流孔板（此部分蒸汽不作计量），在孔板两侧产生压差△Ｐ，在此压差作用下，另一路Q2流经喷嘴喷射在叶轮上，叶轮轴转动。为减慢叶轮轴转速，叶轮轴下方按有阻尼叶片并浸没在阻尼室内水中。由于两路有同一压差△Ｐ，在规定流量范围内，根据流体相似原理，两路蒸汽流量Q1和Q2之间的比例关系基本为常量，这样只要测出流经喷嘴部分的流量Q2，即可知总流量Q。
|
主要技术参数： |
|
||||||||||||
| 精 度:2.5级 | ||||||||||||
| 流量范围: | ||||||||||||
|
口径(mm) |
DN25 |
DN50 |
DN80 |
DN100 |
||||||||
|
流量(kg/h) |
8-266 |
35-3263 |
140-6525 |
349-13050 |
||||||||
|
|
|

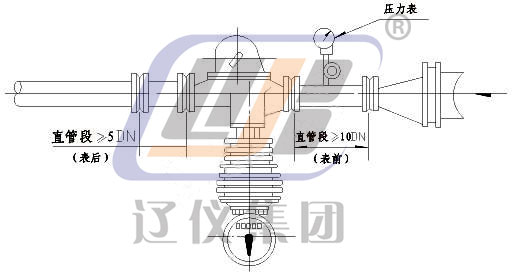

安装示意图： |
