发布时间：2019-11-05 08:32 浏览次数：12796
 概述： |
LDC电磁流量计用于检测电导率大于5μS/cm的污水，纸浆、泥浆、矿浆等液体的流量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水处理等行业。
|
特点： |
◆ 对于恶劣工况，如混有高浓度泥浆或底电导率的流体，它可以实现高标准的稳定测量；
◆ 测量不受流体密度、粘度、温度、压力变化的影响；
◆ 测量管内无阻流件，压损小，免维护，直管段要求低；
◆ 传感器可带接地电极，实现仪表良好接地；
◆ 传感器采用先进加工工艺，使仪表具有良好的抗压能力；
◆ 全数字量处理，抗干扰力强，测量可靠，精度高具有双向流量测量，双向总量累积功能；
◆ HART通迅功能。
|
工作原理： |

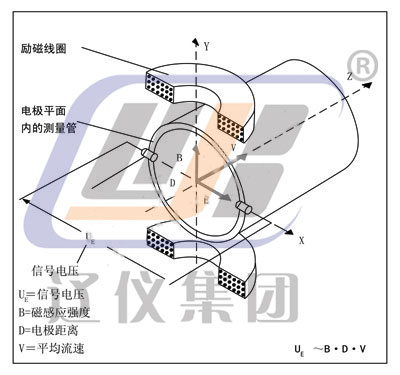

电磁流量计所依据的基本原理是法拉第电磁感应定律，导体在磁场中做切割磁力线运动时，导体内将产生感应电动势。将该原理应用于测量管内流动的导电液体，并且流体流动的方向与磁场方向垂直（见图）。流体中产生的感应电动势被位于管子径向两端的一对电极检测到，该感应电动势被位于管子径向两端的一对电极检测到，该感应电动势（信号电压）UE与磁感应强度B，电极间距离D和平均流速V成正比。因磁感强度B和电极距离D和平均流速V成正比。因磁感应强度B和电极距离D是常数，所以感应电动势（信号电压）UE与平均流速V成正比，而体积流量又与平均流速V成正比，所以体积流量与感应信号电压成正比。在信号转换器中，该感应信号电压被转换成体积流量，同时转换成可编程的模拟和数字信号输出。
电磁流量计原理图
|
主要技术参数： |
|
|
|
|
|
设计型式 |
一体型 |
分体型 |
|
连接方式 |
法兰连接 |
法兰连接 |
|
传感器
|
||||
|
型号 |
LDC43 |
LDC47 |
LDC41 |
LDC48 |
|
防爆等级 |
无 |
Exd[ia]iamllCT5 |
无 |
Exd[ia]iamllCT5 |
|
口径 |
DN3-DN2000 |
|||
|
压力等级（MPa） |
标准：0.6-4.0（按口径分） 特殊：按用户要求 |
|||
|
法兰材质 |
碳钢，不锈钢 |
|||
|
衬里材质 |
橡胶，PTFE，PFA等 |
|||
|
电极材质 |
316、316L、Hb、Hc、钛、钽、铂－铱等 |
|||
|
接地电极（环）材质 |
316、316L、Hb、Hc、钛、钽、铂－铱等 |
|||
|
电导率 |
≥5μ S/ |
|||
|
介质温度 |
-40℃～180℃（PTFE衬里） -25℃～65℃（橡胶衬里） |
|||
|
防护等级 |
IP67，IP68 |
|||
|
转换器
|
||||
|
供电电源 |
24VDC或220VAC |
|||
|
信号输出 |
电流4-20mA，频率输出，脉冲输出 |
|||
|
功耗 |
≤10W（AC供电）；≤9W（DC供电） |
|||
|
现场显示 |
液晶显示，瞬时和累积 |
|||
|
环境条件 |
环境温度：-20℃～60℃；相对湿度：5%～90% |
|||
|
精度 |
±0.2% 、±0.5%（测量值） |
|||
|
重复性 |
0.2%测量值 |
|||
|
测量范围 |
推荐使用范围：0.3m/s～10m/s连续可调 最 |
|||
|
励磁方式 |
励磁频率6.25、12.5、15、25、30Hz |
|||
|
通讯方式 |
Hart通讯（可选），RS485通讯（可选）或现场总线 |
|||
|
防护等级 |
IP67 |
IP67 |
||
|
防爆等级 |
无 |
Exd[ia]iamllCT5 |
无 |
Exd[ia]iamllCT5 |
|
电气接口 |
M20×1.5或1/2”NPT |
|||
|
壳体材质 |
铸铝 |
|||
|
外形尺寸： |

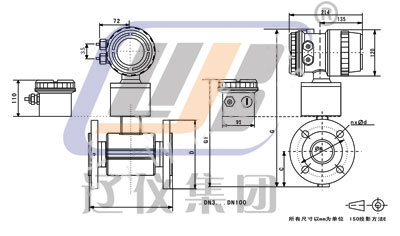

1，法兰连接：DN3－100
|
口径 |
压力 |
仪表外形尺寸（mm） |
法兰连接尺寸（mm） |
重量（kg） |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
d |
一体型 |
传感器 |
||
|
3-8 |
4.0 |
130 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.0 |
4.0 |
|
10 |
4.0 |
200 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.5 |
4.5 |
|
15 |
4.0 |
200 |
346 |
23 |
60 |
95 |
65 |
4 |
14 |
5.5 |
4.5 |
|
20 |
4.0 |
200 |
368 |
256 |
73 |
105 |
75 |
4 |
14 |
6.0 |
5.0 |
|
25 |
4.0 |
200 |
358 |
256 |
73 |
115 |
85 |
4 |
14 |
6.5 |
5.5 |
|
32 |
4.0 |
200 |
378 |
266 |
78 |
140 |
100 |
4 |
18 |
8.0 |
7 |
|
40 |
4.0 |
200 |
386 |
274 |
82 |
150 |
110 |
4 |
18 |
8.5 |
7.5 |
|
50 |
4.0 |
200 |
402 |
290 |
90 |
165 |
125 |
4 |
18 |
10.0 |
9.0 |
|
65 |
4.0 |
250 |
430 |
318 |
104 |
195 |
145 |
8 |
18 |
14.0 |
13.0 |
|
80 |
4.0 |
250 |
442 |
330 |
110 |
200 |
160 |
8 |
18 |
18.0 |
16.0 |
|
100 |
4.0 |
250 |
482 |
370 |
130 |
220 |
180 |
8 |
18 |
19.0 |
17.0 |
1）其它压力等级可按用户要求提供。
2）接地方式为接地电极（标准配置）时，DN3-100口径，尺寸L不变。
3）接地方式为接地环时，单个法兰上安装一个接地环，DN3-100口径，尺寸L增加3mm。
4）接地方式为接地环时，在两个法兰上都安装接地环，DN3-100口径，尺寸L增加6mm。

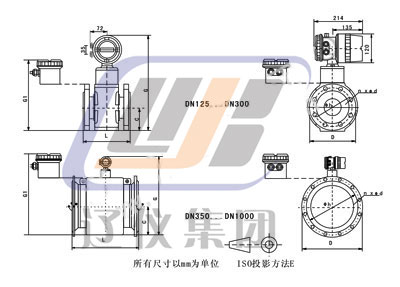

2，法兰连接：DN125－1000
|
外形尺寸： |
|
口径 |
压力 |
仪表外形尺寸（mm） |
法兰连接尺寸（mm） |
重量（kg） |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
D |
一体型 |
传感器 |
||
|
125 |
1.6 |
250 |
466 |
355 |
127 |
250 |
210 |
8 |
18 |
29.0 |
28.0 |
|
150 |
1.6 |
300 |
508 |
397 |
148 |
285 |
240 |
8 |
22 |
31.0 |
30.0 |
|
200 |
1.0 |
350 |
570 |
459 |
179 |
340 |
295 |
8 |
22 |
55.0 |
54.0 |
|
200 |
1.6 |
350 |
570 |
459 |
179 |
340 |
295 |
12 |
22 |
55.0 |
54.0 |
|
250 |
1.0 |
450 |
626 |
515 |
207 |
395 |
350 |
12 |
22 |
80.0 |
79.0 |
|
250 |
1.6 |
450 |
626 |
515 |
207 |
405 |
355 |
12 |
26 |
80.0 |
79.0 |
|
300 |
1.0 |
500 |
712 |
601 |
250 |
445 |
400 |
12 |
22 |
87.0 |
86.0 |
|
300 |
1.6 |
500 |
712 |
601 |
250 |
460 |
410 |
12 |
26 |
87.0 |
86.0 |
|
350 |
1.0 |
550 |
729 |
618 |
250 |
505 |
460 |
16 |
22 |
128.0 |
126.0 |
|
350 |
1.6 |
550 |
729 |
678 |
250 |
520 |
470 |
16 |
26 |
148.0 |
146.0 |
|
400 |
1.0 |
600 |
780 |
669 |
275 |
565 |
515 |
16 |
26 |
153.0 |
151.0 |
|
400 |
1.6 |
600 |
780 |
669 |
275 |
580 |
525 |
16 |
30 |
173.0 |
171.0 |
|
450 |
1.0 |
600 |
829 |
718 |
304 |
615 |
565 |
20 |
26 |
171.0 |
169.0 |
|
450 |
1.6 |
600 |
829 |
718 |
304 |
640 |
585 |
20 |
30 |
193.0 |
191.0 |
|
500 |
1.0 |
600 |
851 |
740 |
310 |
670 |
620 |
20 |
26 |
189.0 |
187.0 |
|
500 |
1.6 |
600 |
851 |
740 |
310 |
715 |
650 |
20 |
33 |
213.0 |
221.0 |
|
600 |
1.0 |
600 |
952 |
841 |
361 |
780 |
725 |
20 |
30 |
245.0 |
243.0 |
|
600 |
1.6 |
600 |
952 |
841 |
361 |
840 |
770 |
20 |
36 |
315.0 |
313.0 |
|
700 |
1.0 |
700 |
1032 |
920 |
405 |
859 |
840 |
24 |
30 |
319.0 |
317.0 |
|
700 |
1.6 |
700 |
1032 |
920 |
405 |
910 |
840 |
24 |
36 |
387.0 |
385.0 |
|
800 |
1.0 |
800 |
1132 |
1020 |
455 |
1015 |
950 |
24 |
33 |
385.0 |
383.0 |
|
800 |
1.6 |
800 |
1132 |
1120 |
455 |
1025 |
950 |
24 |
39 |
450.0 |
448.0 |
|
900 |
1.0 |
900 |
1232 |
1120 |
505 |
1115 |
1050 |
28 |
33 |
487.0 |
485.0 |
|
900 |
1.6 |
900 |
1232 |
1020 |
505 |
1125 |
1050 |
28 |
39 |
589.0 |
587.0 |
|
1000 |
1.0 |
1000 |
1232 |
1120 |
505 |
1230 |
1160 |
28 |
36 |
579.0 |
577.0 |
|
1000 |
1.6 |
1000 |
1232 |
1120 |
505 |
1255 |
1170 |
28 |
42 |
779.0 |
777.0 |
1）其它压力等级可按用户要求提供。
2）接地方式为接地电极（标准配置）时，DN125-1000口径，尺寸L不变。

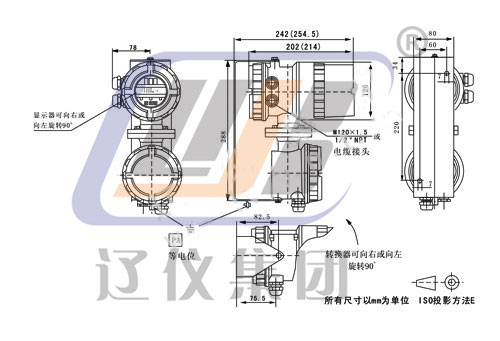

3）LDC41/LDC48分体型转换器
