LFD冲板流量计

LFD-229型粉体冲量式流量计

发布时间：2019-11-05 08:32 浏览次数：15593

产品详细介绍

概述：

　　冲量式流量计(冲板流量计)主要应用于化工、水泥、冶金矿山、钢厂、电解铝、粮食加工、医药、水处理、环境?；さ任锪狭魈宓牟饬俊Ａ髁考瓶啥愿髦治锪狭髁拷性谙吡饬?，具有瞬时流量、累计流量、按比例配料、定量控制等多种输出功能。
　　流量计为整体设计，杜绝了工厂产品的浪费和污染，降低了工厂维护。保证了产品质量和工厂效率。由于流量计为紧密防尘型，它可给我们提供一个健康的工作环境。特别对于有危险物质检测的工况。

原理：

　　干燥的散装固体物料自由落体冲击到传感检测板(冲板)上后，传感检测板产生机械偏移。然后散装物料流连续而无阻碍的通过。即：由于冲击力与传感检测板具有一定角度，故该力分解成一个水平分力和一个垂直分力。垂直分力由变送器的机械结构克服而不起作用，而水平分力有一个差动传感器(线性可调差动变送器)，这个信号经与之相连的积算仪检测和处理，得出瞬时流量和累积流量。
　　由于只测水平分力，在非碰撞区由挂料产生的竖直重力对测量没有影响。没有零点漂移。也不需要频繁再校准。

仪表配套：

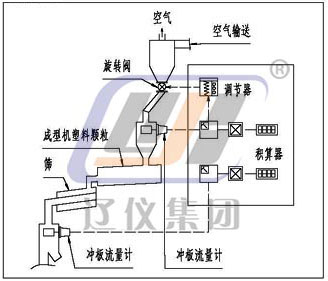

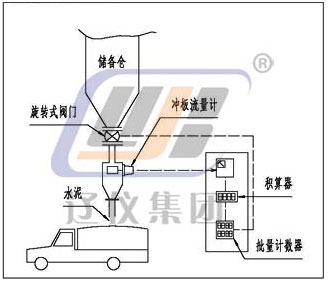

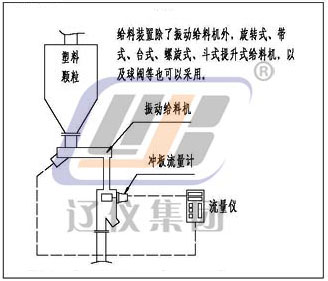

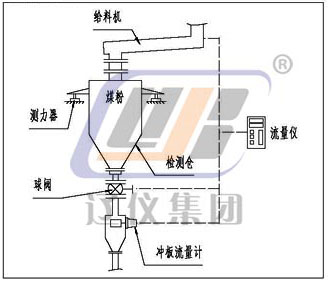

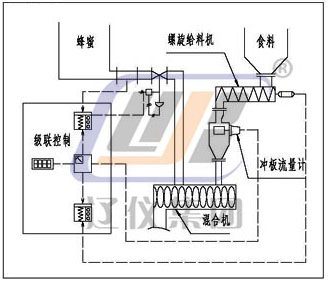

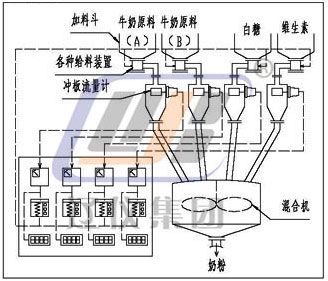

　　本仪表由（一次表）粉体冲量式流量变送器；（二次表）粉体冲量式流量仪；稳流装置（一般情况下，由生产厂指导用户设计、制造）三部分组成（需流量调解时应配流量调节器），系统配套见下图

技术参数：

产品型号	LFD-227	产品型号	LFD-229
流量范围	最小流量范围;0～200Kg/h 最大流量范围;0～40t/h	流量范围	最小流量范围;0～30t/h 最大流量范围;0～200t/h
精度	(0.3);0.5;1.0;1.5;(2.0)	精度	(0.3);0.5;1.0;1.5;(2.0)

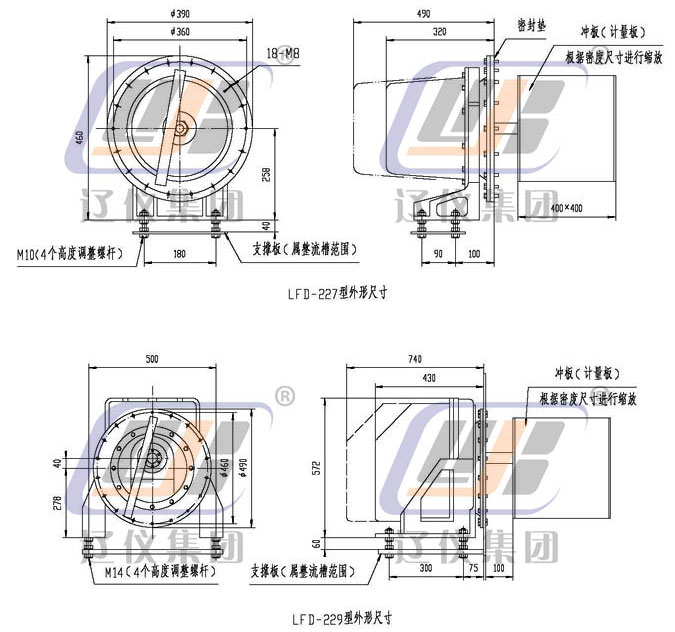

最大冲板尺寸	400×400mm	最大冲板尺寸	800×800mm
最大检测板重量	15Kg	最大检测板重量	50Kg
固体物料粒重	≤5%的冲板重量（一般在≤15mm）	固体物料粒重	≤5%的冲板重量（一般在≤25mm）
介质使用温度	≤180℃	介质使用温度	≤180℃

产品型号	LFD-1211	产品型号	LFD-129
流量范围	最小流量范围;0～750Kg／h 最大流量范围;0～800t／h	流量范围	最小流量范围;0～30t/h 最大流量范围;0～200t/h
精度	(0.3);0.5;1.0;1.5;(2.0)	精度	(0.3);0.5;1.0;1.5;(2.0)

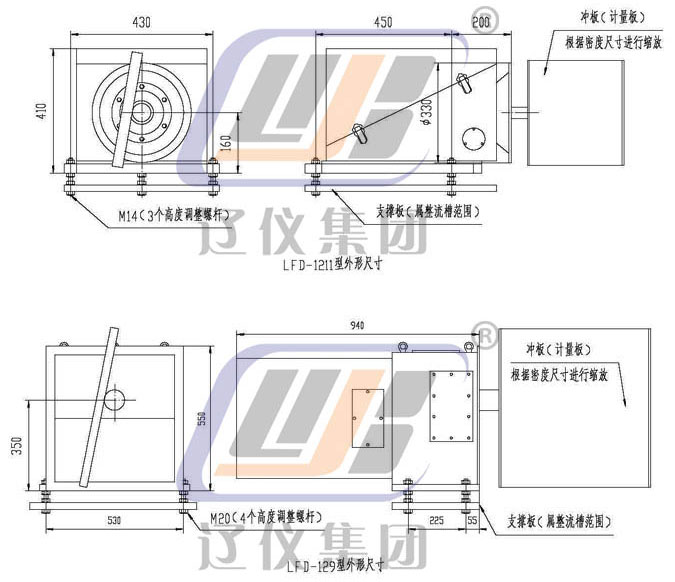

最大冲板尺寸	1250×800mm	最大冲板尺寸	800×800mm
最大检测板重量	80Kg	最大检测板重量	50Kg
固体物料粒重	≤5%的冲板重量（一般在≤80mm）	固体物料粒重	≤5%的冲板重量（一般在≤25mm）
介质使用温度	≤180℃	介质使用温度	≤180℃
