 用途： |
LZ系列流量指示视镜是管路视镜的一种。该系列产品与设备之间采用法兰或螺纹两种形式连接，可垂直或横向安装于管路中。主要由连接法兰（或管螺纹），玻璃视镜、接管法兰、主体、压盖法兰及浮球或平衡翻板或叶轮等部件组成。当管路内有流体通过时，视镜内的浮球或翻板或叶轮等在流体的冲击下，浮球浮起、平衡翻板翻开、叶轮转动，通过浮球浮起的高度、翻板翻开角度的大小、叶轮转动的快慢程度可宏观的观察到管路中流体流量的大小。广泛地应用于石油、化工、电力、冶金、医药等领域。
|
产品分类： |
|
结构形式
|
设计温度(℃)
|
公称压力(MPa)
|
公称直径(DN)
|
接液材质代号 |
连接法兰标准
|
|
LZF型浮球式流量指示视镜 |
0~60
|
0.25~0.6
|
15~150
|
Ⅰ碳钢 |
HG/T20592-2009 RF或管螺纹（外）
|
|
LZP型平衡翻板式流量指示视镜 |
-20~200
|
||||
|
LZX型小叶轮式流量指示视镜
|
|||||
|
LZD型大叶轮式流量指示视镜
|
备注：1、法兰连接型均按HG/T20592-2009标准制造，螺纹连接型为直管内螺纹，如有特殊要求请注明。
2、以上各型号仪表均可按用户要求的温度、压力和材质特殊制做。
|

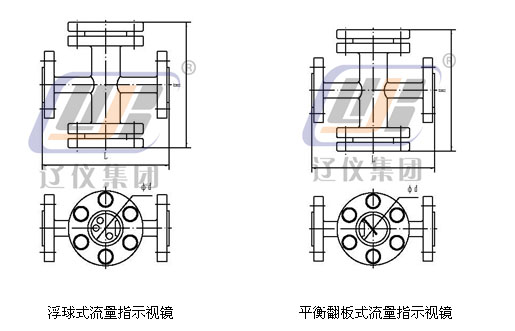

结构形式： |
|

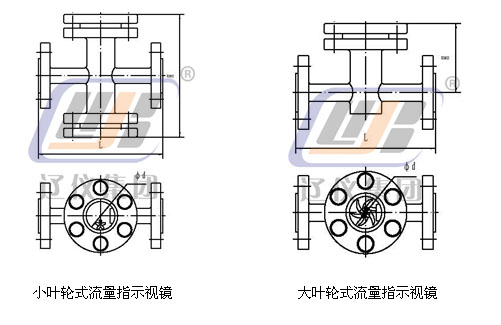

结构形式： |
