UDK-G3R系列电接触液位控制器

发布时间：2019-11-05 09:09 浏览次数：12453

产品详细介绍

概述：

　　UDK-G3R系列电接触液位控制器广泛适用化工、轻工、食品等工业各种导电液体液位自动化控制。对高层楼房上水及锅炉水位控制尤为适应。

工作原理：

　　UDK-G3RA电接触液位控制器：仪表通过电极接触导电液体、电极间从断开状态变为串接液体电阻、形成通路从而产生电信号、经电气控制线路使仪表内继电器工作、最后输出开关信号、使液位得到控制。
　　UDK-G3R-A1电接触液位控制器：仪表通过电极接触导电液体、电极间从断开状态变为串接液体电阻、形成通路从而产生电信号、经电气控制线路使仪表内继电器工作、最后输出开关信号、使液位得到控制。液位控制过程分为给水、排水控制。

主要技术参数 ：

UDK-G3RA
项目	UDK-G3RA	备注
内电极电压	24V.AC
额定电压	220V.AC50Hz
液体电阻率	0～80KΩ.Cm（正常）	～300KΩ.Cm（电位器调整）
偏差	≤±3mm
重复性误差	≤±1.5mm
切换差	5mm
环境温度	-10～+55℃
环境湿度	45～85％
消耗功率	≤5W
控制输出	220V.AC5A
报警输出	220V.AC5A
触电寿命	5×105 次
介质温度	0～ 150℃	PS≤70℃.BF≤150℃.BS≤250℃
电缆线长度	≤800 m	0.75mm²芯电缆线

主要技术参数 ：

UDK-G3R-A1
检测部分		控制部分
液体电阻率	1～80KΩ.Cm	工作电压	220V.AC50Hz
压力范围	0～2.5MPa	内电极电压	20V
检测范围	0～25m	消耗功率	5W
电缆线长度	≤1Km	控制负载	接触器、水泵、电磁阀
环境温度	-10～+55℃	控制负荷	220V.AC/3A
介质温度	0～248℃	开关信号	上限?？⑾孪蕹１?/p>
偏差	≤±2.5mm	开泵、停泵	常开常闭
重复性误差	≤1.5mm	使用寿命	5×10⁵ 次

用途：

　　UDK-G3RA型主要用于给水、排水自动控制；给水、排水指示；高低水位报警输出；高低水位报警指示

　　UDK-G3R-A1型水位控制器主要应用于工业蒸汽锅炉、热水锅炉、污水处理、浴池及楼房给排水等。具有应用范围广、自控灵敏、抗干扰性强、体积小、价格低廉等特点。该控制器由水位检测部分（电极、极筒）和水位控制部分组成，水位控制器是将导电介质的液位信号转换为四组开关信号，上下限报警，LED显示及开关输出。

外形尺寸图：

UDK-G3RA

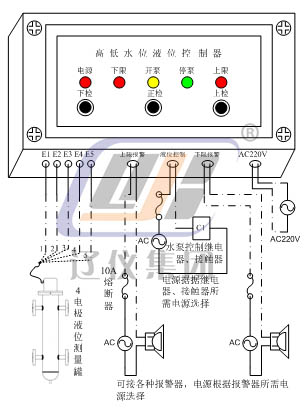

液位控制过程分为给水、排水控制。
