 概 述： |
U G D 系列单色石英玻璃管液位计是集玻璃管液位计、石英玻璃管液位计、玻璃板液位计和锅炉水位计多重优点于一身的新型液位计。它克服了玻璃管液位计怕碎、不坚固、不安全、不耐压、显示不清晰、使用温度低的缺点，且在一定程度上能代替高温玻璃板液位计、高压小比重磁浮子液位计和无盲区液位计。而且比同样特性的液位计价格低廉、可视方向和中心距均可调整， 成为广泛应用于石油、化工、电力、冶金、军工和食品等工业领域的新型液位计。
|
结构原理： |

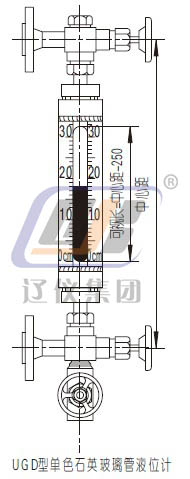

U G D 系列单色石英玻璃管液位计是由表体、石英管、上、下阀及排污阀等组成。上下阀为偏心直角针形阀，便于清洗。液位计法兰与容器上的法兰连接构成连通器，利用连通器原理和自然光在液体中折、反射的原理， 在气相， 自然光直接透过石英管从可视窗射出， 在液相， 自然光直接透过石英管照射到不透明的介质上被吸收而呈现出介质的本色， 这样气、液的分界面就清晰可辨了。
|
适用范围： |
◆U G D 型单色石英玻璃管液位计用于测量不透明液体或有颜色液体的液位。
◆U G D J 型夹套式单色石英玻璃管液位计用于测量不透明或有颜色、粘稠、易凝结介质的液位。
 主要技术参数 ： |
◆中心距：普通型≤2 5 0 0 m m（可根据用户需要特殊制作）超长型≤1 2 0 0 0 m m
◆中心距可调范围：≤ ± 1 5 m m
◆公称压力： ≤P N 6.3 M P a
◆工作温度： ≤4 5 0 ℃
◆可视长度： 普通型= 中心距- 2 5 0 m m（ 可根据 用户需要特殊制作）
无盲区型= 中心距
◆自动封闭压力： ≥0 . 3 M P a
◆冲洗、排污接口： N P T 1 / 2 ″ 内螺纹（ 可根据用户需要特殊制作）
◆电光源电压：A C 3 6 V 或A C 2 2 0 V
◆电伴热电压：A C 2 2 0 V
◆伴热蒸汽压力： ≤ 1.0 M P a
◆伴热夹套接头： G 1 / 2 ″外螺纹（ 也可根据用户要求制作）
◆接液材质： 碳钢、不锈钢（ 可根据用户需要特殊制作）
◆过程连接： 法兰连接： H G / T 2 0 5 9 2 - 2 0 0 9 D N 2 0 （可根据用户需要特殊制作）
螺纹连接： G 3 / 4 ″ 外螺纹（ 可根据用户需要特殊制作）
