 概 述： |
UBW系列无盲区玻璃板液位计是广泛应用于石油、化工、电力、冶金等领域中用于测量承压容器和敞口容器中液位的一种直读式仪表。
|
主要技术参数： |
●中心距：≤6000mm
（可根据用户需要特殊制作）
●公称压力：≤PN6.3MPa
●工作温度：0～250℃
●自动封闭压力：≥0.3MPa
●冲洗、排污接口：NPT1/2″内螺纹
（可根据用户需要特殊制作）
●伴热蒸汽压力：≤1.0MPa
●伴热夹套接头：G1/2″外螺纹
（也可根据用户要求制作）
| 型号 |
公称压力 Mpa |
介质温度与工作压力关系 | 接液材质 | ||||
|
工作压力 Mpa |
介质温度℃ | ||||||
|
UB(S)W-1
UB(S)W-2
UB(S)W-3
UB(S)W-4 |
|
2.5 | 250 |
I类：20 25 25Mn Ⅱ类：304 304L 316 316L 321 |
|||
| 4.0 | 200 | ||||||
| 3.6 | 250 | ||||||
| 6.3 | 200 | ||||||
| 5.4 | 250 | ||||||
|
产品特点： |
●不渗漏、不堵塞、密封性能好。
●液位显示清晰、直观、无盲区、无间断、连续指示。
●可实现红、绿双色无盲区连续指示。
●结构简单，安装、操作、维护方便，运行安全、可靠。
|
产品分类： |
●UB(S)W-1无盲区透射式(双色)玻璃板液位计
●UB(S)W-2无盲区透射夹套式(双色)玻璃板液位计
●UB(S)W-3无盲区反射式(双色)玻璃板液位计
●UB(S)W-4无盲区反射夹套式(双色)玻璃板液位计
●UB(S)W-5无盲区透射防霜式(双色)玻璃板液位计
●UB(S)W-6无盲区反射防霜式(双色)玻璃板液位计
|
连接过程： |
●法兰连接：HG/T20592-2009 DN20
（可根据用户需要特殊制作）
●螺纹连接：G3/4″外螺纹
（可根据用户需要特殊制作）

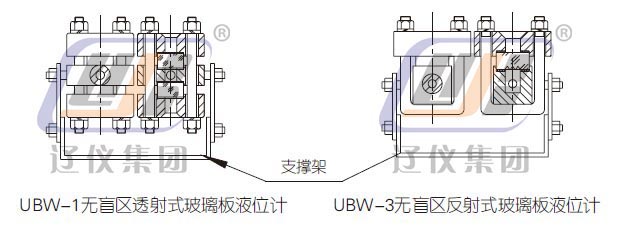

注：当中心距超过1700mm时仪表本身自带支撑架
|
结构原理： |

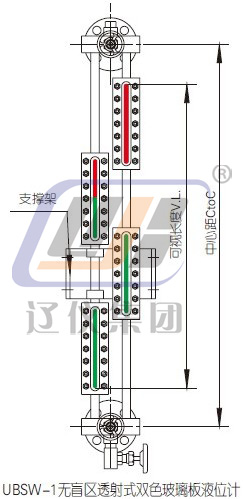

UBW系列无盲区玻璃板液位计是将观察玻璃左右交错安装在液位计本体上。这样，就消除普通玻璃板液位计在两块观察玻璃之间所存在的盲区，达到在整个测量范围内连续指示的目的。也可制作单排，前后交错显示的无盲区液位计，即正面两节之间的盲区可以在背面观测，达到全量程无盲区显示。
